NHR-6100 Rシリーズペーパーレス記録計（セットタイプ）
NHR-6100 Rシリーズのペーパーレス記録計（セット型）セットの表示、制御、記録、遠伝などの多種の機能を概説し、各種工業過程における重要なデータを収集、保存、分析することができ、主に冶金、石油、化学工業、建材、製紙、食品、製薬などの各種工業現場に応用する。計器パネル160*80 mm（A型）80
製品の詳細
概要
NHR-6100 Rシリーズのペーパーレス記録計（セット型）は表示、制御、記録、遠伝などの多種の機能を集め、各種工業過程における重要なデータを収集、保存、分析することができ、主に冶金、石油、化学工業、建材、製紙、食品、製薬などの各種工業現場に応用する。
ダッシュボード
|
|
|
| 160*80 mm（Aタイプ） | 80*160 mm（Bタイプ） | 96*96 mm（Cタイプ） |
|
①表示パネル ②確認キー  チャンネル切り替えキーを表示  タイムスケール切替キー  ③カーソルシフトダウンキー ④カーソルシフトアップキー ⑤カーソル左シフトキー ⑥カーソル右シフトキー |
|
簡易画面指示
|
|

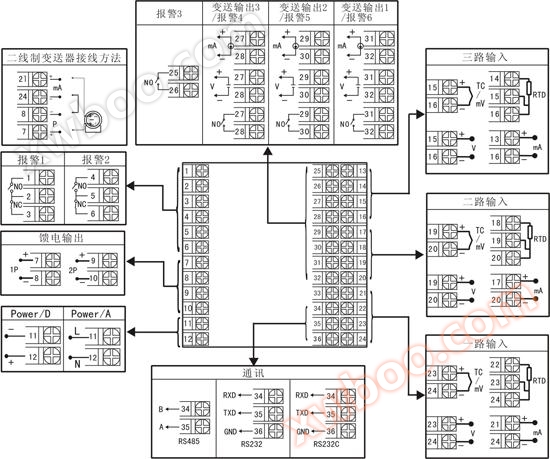

配線図
注1：配線図で同じグループの端子に異なる機能が表示されている場合は、どちらかの機能しか選択できません。
RS 485とRS 232が同じ配線端子のセットにある場合は、1つしか選択できません。
注2：縦型計器背面カバーの結線端子の向きが異なる、模式図1参照
けいきせんたくがたNHR-61□R-□-□-□-□ペーパーレスレコーダ①②③④⑤
| ①入力チャネル | ②規格寸法 | ||
| コード＃コード＃ | にゅうりょくチャネル | コード＃コード＃ | 幅*高さ*奥行き |
|
01 |
1ウェイ入力 2ウェイ入力 3ウェイ入力 |
A B C |
160*80*110 mm（横型） 80*160*110 mm（縦型） 96*96*110 mm（方式） |
| ③アラーム出力（備考1） | ④給電電源 | ||
| コード＃コード＃ | アラームチャネル（リレー接点出力） | コード＃コード＃ | でんあつはんい |
|
X |
出力なし 1アラーム制限 2限アラーム 3制限アラーム 4限アラーム 5限アラーム 6アラーム制限 |
A D |
AC/DC 100～240V(AC/50-60Hz) DC 20～29V |
| ⑤付加機能（以下の機能はすべて選択可能、「／」で区切り、選択しない機能は省略可能） | |||
| 変送出力（備考1） | 通信出力 | ||
| コード＃コード＃ | 出力チャネル | コード＃コード＃ | 通信インタフェース（通信プロトコル） |
|
1 2 3 |
1ウェイ変換出力 2ウェイ変換出力 3ウェイ変換出力 |
D1 D2 D3 |
RS-485通信インタフェース（Modbus RTU） RS 232通信インタフェース（Modbus RTU） RS 232 Cプリントインタフェース |
| きゅうでんしゅつりょく | |||
| コード＃コード＃ | きゅうでんしゅつりょく | ||
| 1P 2P |
1ウェイ給電出力 2ウェイ給電出力 |
||
| メモ： 1、変送出力と警報出力は組み合わせ可能で、変送出力+警報出力≦6 2、計器型式例： 例1：NHR-6101 R-A-2-A-1/D 1（4～20 mA入力、4～20 mA出力） 意味：単路ペーパーレス記録計、160*80*110 mmの規格寸法、2限警報出力、AC 100～240 V給電、1路変送出力、RS 485通信。 入力信号タイプ（注文時に信号タイプを型式選択後にコメントしてください） |
| シグナルタイプ | レンジレンジ | シグナルタイプ | レンジレンジ |
| B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53 Cu100 Pt100 BA1 |
400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃ -50.0～150.0℃ -200.0～650.0℃ -200.0～600.0℃ |
BA2 0～400Ω 0～350Ω 30～350Ω 0～20mV 0～100mV 0～20mA 0～10mA 4～20mA 0～5V 1～5V 0～10V 0～10 mA処方 4～20 mA処方 0～5 V処方 1～5 V処方 |
-200.0～600.0℃ -9999～99999 特別なカスタマイズ 特別なカスタマイズ -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 特別なカスタマイズ -9999～99999 -9999～99999 -9999～99999 -9999～99999 |
| シグナルタイプ | 4-20mA | 1-5V | 0-10mA | 0-5V | 0-20mA | 0-10 V（特殊カスタム） |
| 負荷抵抗RL | RL≤480Ω | RL≥250KΩ | RL≤960Ω | RL≥250KΩ | RL≤480Ω | RL≥4KΩ |
