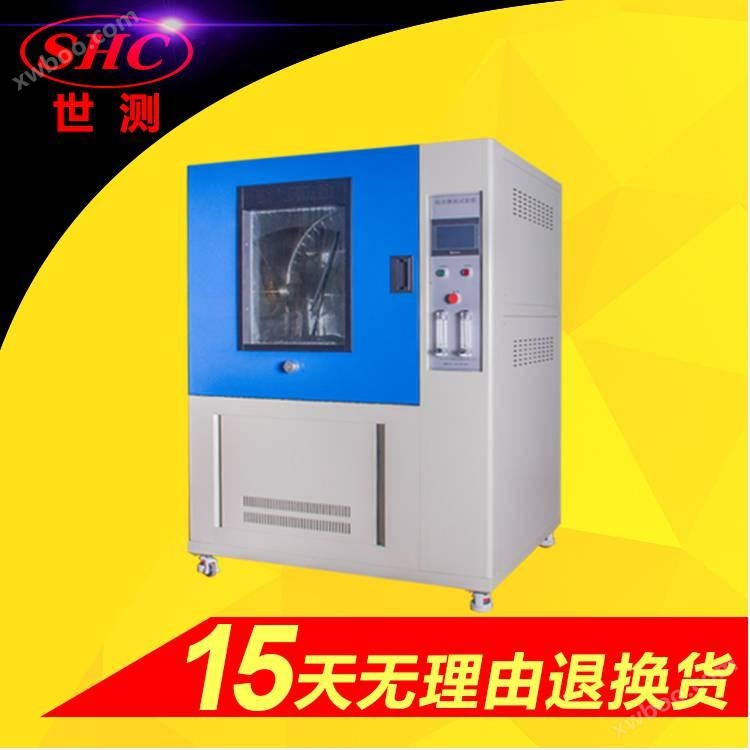

水濡れ試験箱振子管式水濡れ試験箱IPX 3/IPX 4防水試験箱

製品のIPX 3、IPX 4テストを行うのに適しています。電気機器や部品の水濡れ防止実験やスパッタリング水実験（IPX 3とIPX 4）、特に空調、ケーブルコネクタ、コンバータなどの開放空間に露出した器具。

IPX 3とは、散布された水の侵入を防止し、雨を防止したり、垂直との角度が60°未満の方向に散布された水が器具に入って破損するのを防止したり、IPX 4とは、飛び散った水の侵入を防ぎ、各方向から飛び散ってきた水が器具に入って破損するのを防ぐことです。

IPX 3スイングパイプ式水濡れ水スパッタリング試験は適切な半径のスイングパイプを選択し、サンプルテーブルの高さをスイングパイプ直径位置にし、サンプルをサンプルテーブル上に置き、その頂部からサンプル噴水口までの距離が200 mm以下になるようにする。試験条件：水流量はスイングパイプの噴水孔数に基づいて計算し、各孔は0.07 L/minである。水をかけると、スイングパイプの中点の両側に60°円弧区間内の噴水孔の噴水がサンプルに噴霧される。被験試料は振子管の半円中心に置いた。揺動管は垂線の両側に沿ってそれぞれ60°揺動し、合計120°であり、試験時間：連続水濡れ10 min。

IPX 4揺動管式スパッタ水試験は適切な半径の揺動管を選択し、サンプルテーブルの高さを揺動管の直径位置にし、サンプルをサンプルテーブル上に置き、その頂部からサンプル噴水口までの距離が200 mm以下になるようにする。試験条件：水流量は揺動管の噴水孔数に基づいて計算し、各孔は0.07 L/minである。噴水面積は揺動管中点の両側各90°弧段内の噴水孔の噴水がサンプルに噴霧される。被験試料は振子管の半円中心に置いた。揺動管は垂下両側に沿ってそれぞれ180°揺動し、合計360°であり、試験時間：連続水濡れ10 min。

この設備の主な役割は電子電工製品、照明器具、電気キャビネット、電気部品、自動車、オートバイ及びその部品などの製品が雨に濡れた気候条件を模擬して、製品の物理及びその他の関連性能をテストするために用いられる。テスト後、検定を通じて製品の性能が要求に達しているかどうかを判断し、製品の設計、改良、検定及び出荷検査に便利にする。

水濡れ試験箱振子管式水濡れ試験箱IPX 3/IPX 4防水試験箱

と一致IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》、GB4208-2008《ハウジング保護等級（IPコード）」14.2.3、14.2.4条項と図4及びGB 7000.1「照明器具部分：一般要求と試験」9.2.4、9.2.5条項及び図9.4要求。

水濡れ試験箱振子管式水濡れ試験箱IPX 3/IPX 4防水試験箱

1.機種構造：双立柱式構造を採用し、取り付けが便利で、スイングパイプの回転が安定している。
2.設備シャーシの底部には調整可能な足カップ付きのキャスターを採用し、機械のレベルを移動したり調整したりするのに便利である。
3.シャーシ内に水タンクが設置され、タンク内に水位フロートバルブを設置して自動的に入水を制御し、高、低水位警報検査があり、ポンプの水不足が乾燥して破損するのを効果的に防止する。

4.タッチパネル制御+パナソニックPLC、

5.制御機能：振子管流量及び圧力手動調整可能、振子管淋雨動作制御、ステージ動作制御、試験時間制御、

6.試験時間は0-999 M調整可能、ワンクリック起動、自動停止

7.保護機能：漏電保護、過負荷保護、短絡保護、

8 .ステンレス振り子管、スイングチューブ駆動：輸入パナソニックサーボモータを採用（サーボモータの採用はノイズが小さく、速度と角度などの利点がある）。

9.ターンテーブル駆動：国産ステッピングモータを使用し、速度と角度はタッチスクリーン上で調整可能に設定でき、標準範囲内で無段階で調整でき、そして自動的に正逆回転を制御することができる（サンプルを持って通電試験を行い、巻線を防止するのに適している）。

10.ステンレスノズルは取り外し可能で、清掃と交換が便利である、

11.ノズルの開閉は調整可能、スイングパイプの噴射ラジアンは調整可能、

12.給水システムはフィルタ、ポンプ、流量計、電磁弁及び開閉弁を含む、

13.機体材料は工業用合金型アルミニウム材及びSUS 304#ステンレス板であり、長時間の使用で錆びないことを確保する

14.サンプルラック、ターンテーブルの高さは調節可能で、ターンテーブルの電気部品は完全に密封して入水漏電を防止する、

15.ターンテーブルの速度及び角度はタッチスクリーン上で調整可能に設定でき、標準範囲内で無段階で調整可能である、

16.サンプル電源のオンオフ時間プログラム制御機能：停電0-999 min----通電0-999 min----停電0-999 min（サンプルがテスト中にオンオフテストが必要な場合に適用）。

水濡れ試験箱振子管式水濡れ試験箱IPX 3/IPX 4防水試験箱

IPX 34保護等級試験装置昇降キャリア回転テーブル

1試験台荷重：100 KG。

2回転テーブルの回転速度：1-5回転/分調整可能、毎分360°分四段90°間連続回転可能、

3ステージ材質：SUS 304ステンレス鋼、直径φ600 mm。

4ターンテーブルテーブル表面は試験中心点まで昇降でき、高さは自由に調節でき、（実際の調節高さは顧客の試験品の要求によって決まる）。

5正逆転制御、回転動作は制御盤によって制御される。

6キャリア回転テーブル内モータ（DC 24 V減速機含有減速比1：300）1個
