装置名

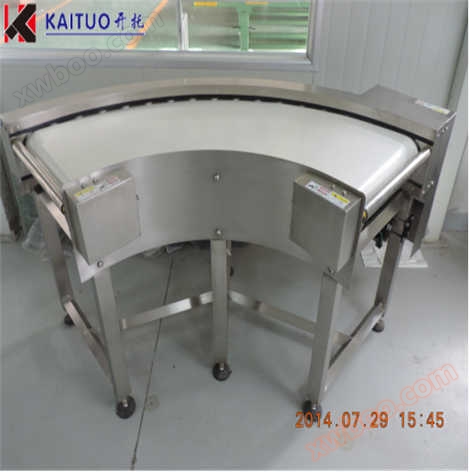

かいてんコンベヤ

関連分類

ベルト旋回機、ナイフエッジベルト旋回機、網状ベルト旋回機、天板チェーン旋回機、ドラム旋回機

パラメータ

（1）旋回内半径：350ミリメートル—4000ミリメートル。

（2）幅：10mm—2000ミリメートル。

（3）1メートル当たりの荷重：5KG - 200KG。

（4）速度調整及び範囲：定速、周波数変換速度、電子速度調整。速度0—50メートル毎分。

（5)ベルト材質：PVC製品、食品レベルPU、高温に強いテフロン及びキャンバスベルト。

（6)網帯の材質：ステンレス鋼網帯、食品級プラスチック鋼網帯。

（7）天板チェーン材質：プラスチック鋼材質、ステンレス鋼材質。

（8）ドラム材質：PVC製品、炭素鋼亜鉛メッキ、ステンレス鋼材質,コーティング材質、クロムめっき。

（9）ラック材質：アルミニウム合金材質、炭素鋼材質、ステンレス鋼材質。

特徴

（1）輸送量が大きく、多品種共線分流輸送の特徴を実現することができる。

（2）省スペース、実用性が高い。

（3）形式が多様で、現場環境と場所の大きさに応じて非標準的にカスタマイズでき、顧客が最も合理的な構造を選択するのに便利である。

（4）コンベアの運行が安定し、騒音が低く、アフターサービスの維持が便利で簡潔である。

動作原理

1）ベルト旋回機の運転は主に両端主/受動ドラム及び膨張装置の閉成コンベヤベルトからなり、モータによってドラムが駆動され、ドラムによってベルトが駆動されるドラムを駆動ドラムと呼び、ベルト脱着ドラムによって運転されるドラムを受動ドラムと呼び、受動ドラムは主にベルトの運転オフセットの程度を調節し、ベルトコンベヤの運転は主に能動ドラムとベルトの間の摩擦によって運転を実現する。ベルト内旋回半径が大きいほど、ベルトが広くなり、運転に必要な摩擦力が大きくなるため、ドラム径とテーパが大きくなります。

2）ドラム旋回機はモータ、ドラム、歯車、チェーン間が嵌合する一方向運転方式である。モータ駆動軸が歯車を回転させ、歯車がチェーンを駆動し、チェーンがドラム面歯車を駆動し、その後、回転ドラムがチェーン歯車を通じて隣接ドラムを駆動する。

3）網状ベルト旋回機の動作原理はベルトコンベアと似ており、網状ベルト旋回機はモータ、

伝動軸、歯車、チェーン、網状ベルト、ガイドレール、レール間の嵌合による閉運転方式。食品業界でよく使われている。

適用範囲

軽工業、電子、食品、医薬、化学工業、包装、検査、物流、タバコ、機械などの業界。
