製品の特徴

◆DC5V；7-30V；24V 電力供給オプション、

◆リレー出力接点分離、

◆通信インタフェースはRS 485またはRS 232をサポートする（l 2種類の異なるバージョン、通信シリアルは1種類しかサポートできない）、
◆通信ボーレート：2400480096001920038400（ソフトウェアで変更可能、デフォルト9600）

◆通信プロトコル：標準modbus RTUプロトコルをサポートする、
◆0〜255個のデバイスアドレスを設定することができ、5ビットアドレスダイヤルスイッチは1〜31アドレスコードを設定することができ、31より大きいものはソフトウェアで設定することができる、
◆フラッシュオフ、フラッシュオフ機能があり、指令の中にパラメータを持ち、操作リレーが開いている間に自動的に閉じることができる、
◆ストロボ機能を有し、コントローラリレー周期性スイッチが可能である。

製品の機能

◆二路リレー制御、二路DI入力、二路AI入力、

◆5ビットアドレス指定をサポートする、

◆コンピュータソフトウェアの手動制御をサポートする、

製品の選択

主なパラメータ：

インタフェースの説明：

せつぞくモード

リレー配線方式

パッシブ入力配線の概略図

アナログ量配線模式図

二線方式：

三線方式：

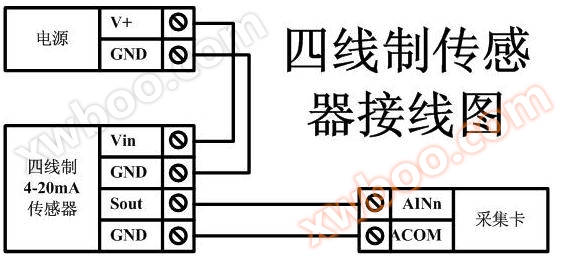

四線方式：

232配線の説明

RS 485配線概略図

テストソフトウェアの説明

http://www.juyingele.com.cn/software/software/DAMデバッグソフトウェア.rar（ソフトウェアビデオチュートリアル接続）

ソフトウェア機能：

リレー状態照会
リレー独立制御
アナログ量読み出し
スイッチング量状態照会
デバッグ情報照会
動作モードの変更
オフセットアドレスの設定
リレー全体制御

動作モード機能と設定

接続デバイス

http://www.juyingele.com.cn/software/software/DAMデバッグソフトウェア.rar（ソフトウェアビデオチュートリアル接続）
「英ソアリンDAMシリーズ構成ソフトウェア」を開きます。シリアルポート設定欄：シリアルポートはあなたのコンピュータ対応COMポートを選択し、ボーレートはデバイスのデフォルトボーレート（9600）を選択し（自分でボーレートを設定したことがない前）、デバイスアドレスは「254」（254はデバイスのブロードキャストアドレス）を記入し、デバイスモデルは対応するモデルを選択し、以上のデバイスの4つのパラメータを設定してからクリックシリアルポートを開くをクリックし、リレーボタンをクリックします」JD1」リレーが反応すれば接続に成功する。

デバイスアドレスの変更方法

設備住所の紹介

デバイスアドレスはダイヤルスイッチによって変更され、具体的には次のダイヤルスイッチアドレステーブルと照合される。

設備のダイヤルスイッチアドレスの紹介

1、5つのダイヤルコードがすべて「ON」位置にダイヤルされた場合、アドレス「32」、
2、5つのダイヤルコードがすべて「OFF」位置にダイヤルされた場合、アドレス「1」、
3、一番左の1はバイナリ最下位です。
4、住所表：

ボーレートの読み取りと設定

下のボーレート設定欄の「読み取り」と「設定」をクリックすると、ボーレートとアドレスをそれぞれ読み取り、設定することができ、操作後にデバイスを再起動し、コンピュータシリアル設定を変更する必要があります。

フラッシュオフ機能と設定

フラッシュオフ機能の概要

手動モード：リレーを操作するたびに、リレーは反転する（閉時は開、開時は閉）、
フラッシュモード：リレーを操作するたびに、リレーは1.5秒閉じた後に自ら切断する、
フラッシュオフモード：リレーを操作するたびに、リレーは1.5秒切断した後に自動的に閉じます。

フラッシュオフの設定

「英ソアリンDAMシリーズ構成ソフトウェア」を開き、リレーモードの後ろのドロップダウン矢印をクリックしてモードを選択します。

通信命令の例

本製品は標準modbus命令をサポートしており、詳細な命令生成と解析方式については、本文中のレジスタテーブルに基づいて「MODBUSプロトコル中国語版」を参考に結合すればよい。

Modbusプロトコル中国語版参照：
http://www.juyingele.com.cn/software/software/Modbus%20POLLソフトウェアおよび使用チュートリアル.rar

Modbusレジスタの説明

本制御カードは主にコイルレジスタであり、主に以下の指令コードをサポートする：1、5、15

コイルレジスタアドレステーブル：

メモ：

①：Modbusデバイス命令は以下のModbusアドレスをサポートする：

00001～09999は離散出力（コイル）

10001～19999は個別入力（接点）

30001〜39999は入力レジスタである（通常はアナログ量入力） 40001〜49999は保持レジスタ（通常はデバイス構成情報を記憶する）である

5ビットコードフォーマットを使用して、最初の文字はレジスタタイプを決定し、残りの4文字はアドレスを表します。アドレス1は0から始まり、例えば00001は0000に対応する。

②：ボーレート数値対応表

③：リレーの状態は、30002アドレスで照会することができ、0001---0002アドレスで照会することができますが、制御には0001---0002アドレスしか使用できません。

30002アドレスデータ長は16 bitです。最大16個のリレーを表すことができます。

対応結果は次のとおりです。

すなわちレジスタ30009のデータのbit 8はレジスタ000001のデータと同じである。

同理：光結合入力もそうだ。レジスタ30003のbit 8、bit 9とレジスタ10001、10002はいずれも指定されたハードウェアに対応している。

レジスタアドレスはPLC命名規則に従い、リアルアドレスは最上位ビットを削除し、1を減算する。

命令生成の説明

適用例とその説明：ローカルアドレスはダイヤルアップスイッチアドレスの他に、デフォルトの254はブロードキャストアドレスである。バスにデバイスが1つしかない場合は、ダイヤルスイッチアドレスに関心を持つ必要はなく、254アドレスをそのまま使用すればよく、バスに複数のデバイスがある場合はダイヤルスイッチによって異なるアドレスに選択し、制御コマンドを送信する場合はアドレスによって区別する。

注：RS 485バスは複数のデバイスをマウントできます。

命令は、「英ソアリンDAMシリーズ構成ソフトウェア」のデバッグ情報によって取得することができます。

命令生成説明：下表にない命令に対して、ユーザーは自分でmodbusプロトコルに基づいて生成することができ、リレーコイルの読み書きに対して、実際にはmodbusレジスタ中のコイルレジスタに対する読み書きであり、上述ではリレーレジスタのアドレスを説明したが、ユーザーはレジスタ操作に対する読み書き命令を生成するだけでよい。例えばリードまたはライトリレー1の状態は、実際にはリレー1に対応するコイルレジスタ0001へのリードライト動作である。

詳細：

制御1ウェイリレー（第1ウェイ開を例に、他のチャネルは本例を参照）

送信コード：FE 05 00 00 FF 00 98 35

リレーカードリターン情報：

リターンコード：FE 05 00 00 FF 00 98 35

1：リレー照会
クエリ2ウェイリレー
FE 01 00 00 00 02 A9 C4

リレーカードリターン情報：

FE 01 01 00 61 9C

2、クエリ光結合（4ウェイ光結合）

送信命令コード：FE 02 00 00 00 02 ED C 4

光結合戻り情報：
リターンコード：FE 02 01 00 91 9 C

3.シミュレーション量データの照会（2パス4～20 mA）

送信命令コード：FE 04 00 00 00 02 65 C4

返信情報：

リターンコード：FE 04 04 00 00 00 00 F4 8B

4.フラッシュ開発トランスコード：FE 10 00 03 00 02 04 00 04 00 A 00 D 8
フラッシュオフ送信符号：FE 10 00 03 00 02 04 00 02 00 14 21 62

リターンコード：FE 10 00 03 00 02 A 5 C 7

4.全閉指令解析
全開発トランスコード：FE 0 F 00 00 00 02 01 FF D 1 D 3
全断送信コード：FE 0 F 00 00 00 00 02 01 00 91 93

フルオープンリターンコード：FE 0 F 00 00 00 02 C 0 05

一般的な問題と解決方法

1.リレーボードカードの電源供給後に232インタフェースを使用して通信を確立できず、制御できない

まず、異なるボーレートが制御できるかどうかをテストし、485インタフェースはA+、B-ライン及びシールド線に注意し、シールド線は必要ではないが、通信誤り率が大きい場合は接続しなければならず、距離が近くてもこのような状況が発生する可能性がある。

2.485バス、1つより大きいデバイスをマウントして、私はブロードキャストアドレス255でリレー1を送信しますが、すべてのモジュールのリレー1を送信するわけではありません。

ブロードキャストアドレスはバス上にデバイスが1つしかない場合に使用できます。1つ以上のデバイスの場合はダイヤルスイッチでアドレスを区別して制御してください。そうしないと、モジュールが通信データの判断を同期しないためにコマンドが正しく実行できなくなります。
3、シーメンスPLCと設備は正常に通信できない
シーメンス485バスAB定義とデバイスの逆
